Компютър от 10 000 плочки за домино /видео/

/КРОСС/ Мат Паркър, известен от проектите Numberphile и Standup Maths, заедно с екипа от Domino Computer Builders построиха може би най-бавният компютър в света, направен от плочки за домино. Първоначално са създадени базовите елементи.

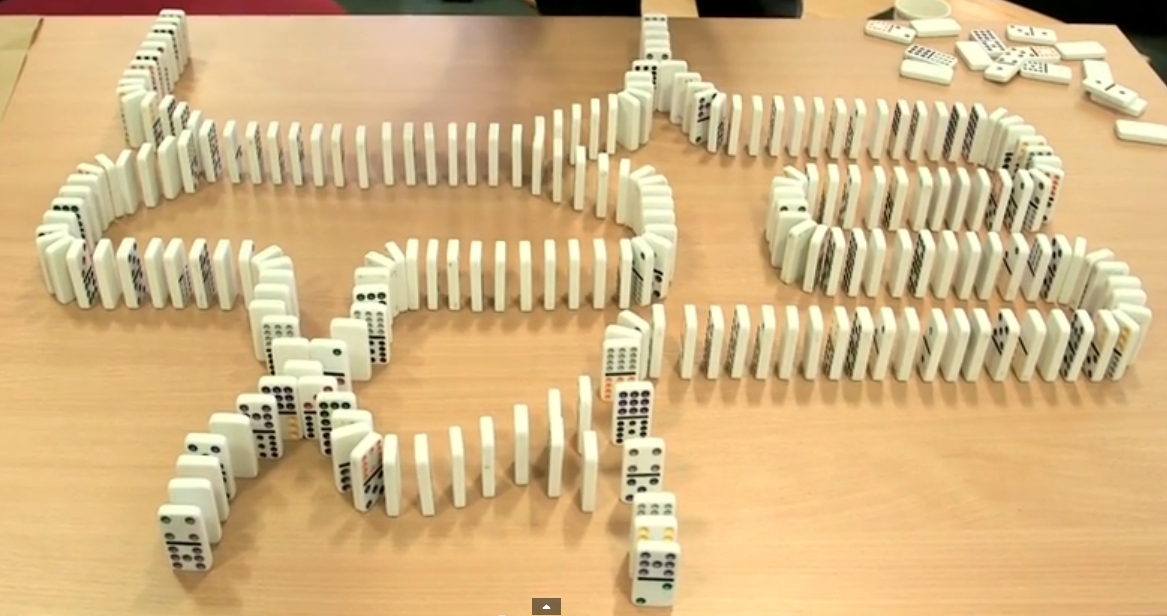

Ето как изглежда AND gate:

Ако се бутне първата плочка на един от входовете и по този начин да се изпрати логическа единица, на изхода ще получим логическа нула. "Единицата" на десния вход ще "затвори ключа", единицата на левия вход ще се раздвои и сигналът, тръгнал надясно ще затвори ключа за левия сигнал, преди той да достигне изхода. Ако се побутнат и двата входа, десният сигнал, затваряйки ключа, няма да позволи на левия да се "самоунищожи" и на изхода ще се получи "логическа единица".

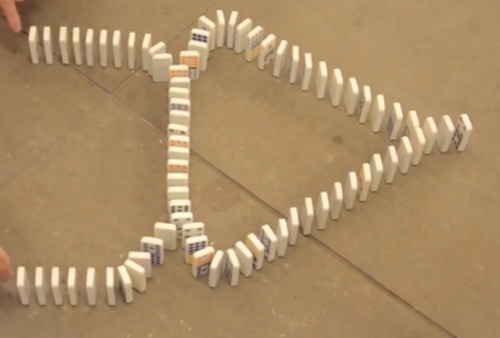

Ето как изглежда XOR логиката:

Тук, ако на и двата входа получат "единици", на изхода ще има "нула", понеже плочките за домино ще спрат движението си в средата, а ако само на единият бъде подадена "единица", крайната плочка ще падне.

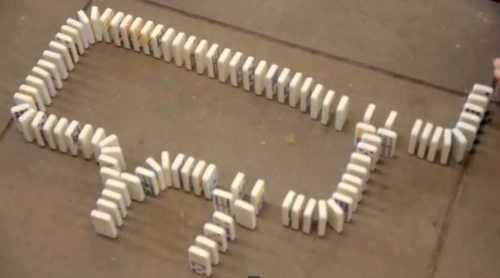

От тези два елемента е съставен полусуматор, който на входа приема два бита, а на изхода се получава тяхната сума:

Зигзагът надясно служи за задръжка на сигнала, за да се даде възможност за затваряне на ключа преди извеждането на информацията.

От двата полусуматора се получава пълноценен суматор, който освен двата информационни бита може да приема и бит за пренос. От три такива суматора и един полусуматор за началните битове се получава калкулатор, който може да изчислява сумата на две 4-битови числа и да извежда 5-битов отговор.

Главният проблем при тези вериги е изтичането на сигнала. Неправилно сложената или паднала плочка може да доведе до грешен резултат.
